桁架机械手上下料机器人的三大部件

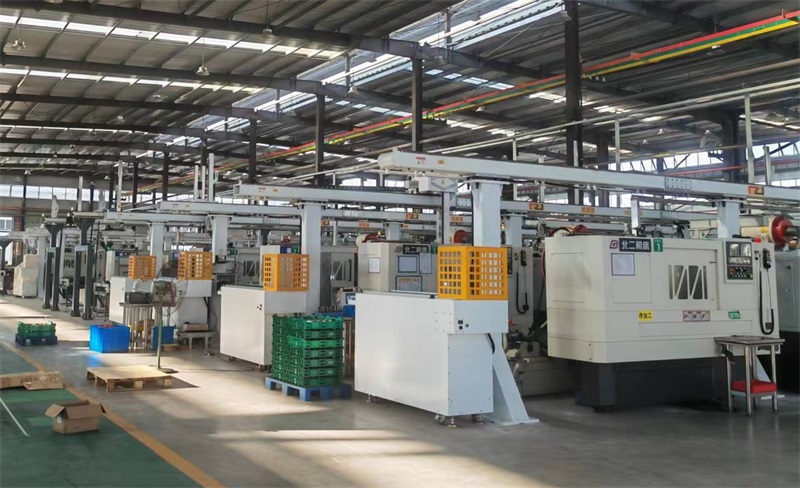

       桁架机械手又称为桁架机器人，它是建立在直角X，Y，Z三坐标系统基础上，对工件进行工位调整，或实现工件的轨迹运动等功能的全自动工业设备。其控制核心通过工业控制器（如：PLC，运动控制，单片机等）实现。通过控制器对各种输入（各种传感器，按钮等）信号的分析处理，做出一定的逻辑判断后，对各个输出元件（继电器，电机驱动器，指示灯等）下达执行命令，完成X，Y，Z三轴之间的联合运动，以此实现一整套的全自动作业流程。

       桁架机械手的三大部分

       1.主体

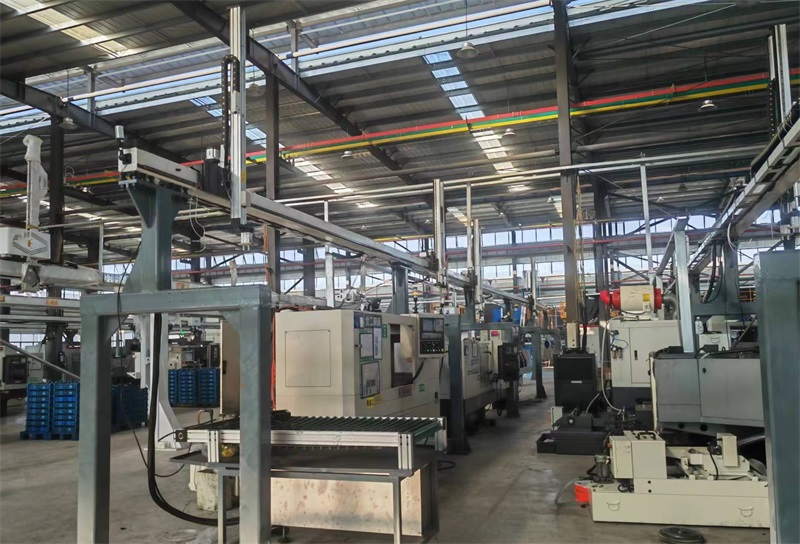

       桁架机械手的主体部分，多为龙门式结构，主要由基座、十字滑座、过渡连接板、z向滑枕、y向横梁、立柱以及导轨等组成。交流伺服电动机借助蜗轮减速器来驱动齿轮与z向滑枕、y向横梁上固定的齿条进行滑动，从而实现在z向上的直线运动，并驱动z向滑枕、十字滑座等质量较轻的移动部件沿着导轨进行快速运动。滑枕多为铝合金拉制型材，横梁多为方钢型材，将齿条、导轨安装在横梁上，通过导轨与滚轮的接触，使得桁架机械手悬挂在横梁上。

       2.控制系统

       对于桁架机械手来说，其控制核心主要通过各种工业控制器来得以实现，如单片机、运动控制或者是PLC等。借助控制器，对按钮、各种传感器等提供的输入信号进行分析处理，经过相应逻辑判断之后，对指示灯、电动驱动器或继电器等各种输出元件下达执行命令，使桁架机械手完成X轴、Y轴、Z轴的联合运动，从而实现一整套作业流程的全自动化。控制系统的有效运算，是实现桁架机械手高效运行的重要前提。

       3.驱动部件/驱动系统

       桁架机械手的各部分，均设有执行机构，可以是手指，也可以是手臂，主要负责确定物料的抓取角度、装夹物料。同时，也要具备驱动机构，来带动分结构的运动，目前桁架机械手的常见驱动方式主要包括电动式驱动、气动式驱动、液压式驱动等多种方式。
