名称:

数控机床桁架机械手

编号: SXSR011

上架时间: 2018-09-03 13:56:04

详细介绍

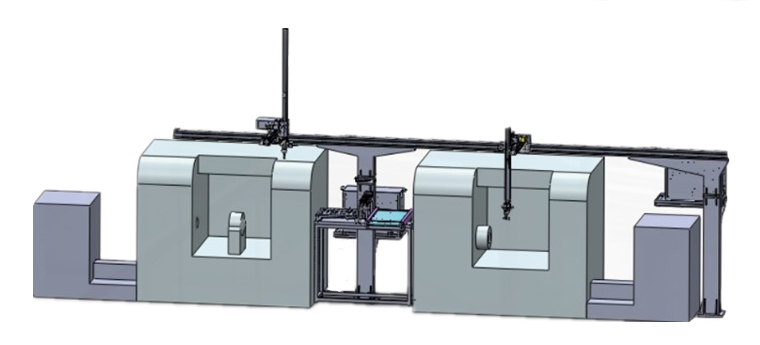

数控机床桁架机械手结构特点

联机机械手置于两台冲床之间、模块化设计、工件自动翻转、两台机床通识上下料、实现两道加工工序一次完成



数控机床桁架机械规格参数

机械手型号

CNPR-B010LZ

CNPR-B030LZ

CNPR-B050LZ

最大夹取重量

0.5KG

1KG

2KG

轴定位精度

±0.1mm

±0.1mm

±0.1mm





X

最大行程

3.0m

3.0m

3.0m

最大行走速度

1.8m/s

1.5m/s

1.2m/s

机械架构

高刚性直线导轨

高刚性直线导轨

高刚性直线导轨

驱动方式

伺服电机

伺服电机

伺服电机

电机功率

200W

400W

750W



   Y

行程

400mm

400mm

400mm

移动速度

1.5m/s

1.5m/s

1.5m/s

驱动方式

伺服电机+减速机

伺服电机+减速机

伺服电机+减速机





Z

最大行程

2.5m

2.0m

1.5m

最大行走速度

1.5m/s

1.2m/s

1.0m/s

机械架构

高刚性直线导轨

高刚性直线导轨

高刚性直线导轨

驱动方式

伺服电机

伺服电机

伺服电机

电机功率

200W

400W

750W

可调角度范围

022

022

022

工作效率

212/分钟

212/分钟

212/分钟

夹具

按夹件要求选配(气动夹具)

按夹件要求选配(气动夹具)

按夹件要求选配(气动夹具)

电气控制系统

可编程控制器PLC

可编程控制器PLC

可编程控制器PLC

输入电压

二相220V

二相220V

二相220V

调试方式

示教

示教

示教

输值输入/操作

七寸触摸屏(其它尺寸可选)

七寸触摸屏(其它尺寸可选)

七寸触摸屏(其它尺寸可选)

取件方式

上置下取货前置后取

上置下取货前置后取

上置下取货前置后取

料仓

量身定制

量身定制

量身定制

料仓驱动方式

伺服电机或步进电机

伺服电机或步进电机

伺服电机或步进电机

车床联动

标配

标配

标配

车床自动开关门

标配

标配

标配

自动吹屑

标配

标配

标配

安全保护

标配

标配

标配

生产数据库

标配

标配

标配

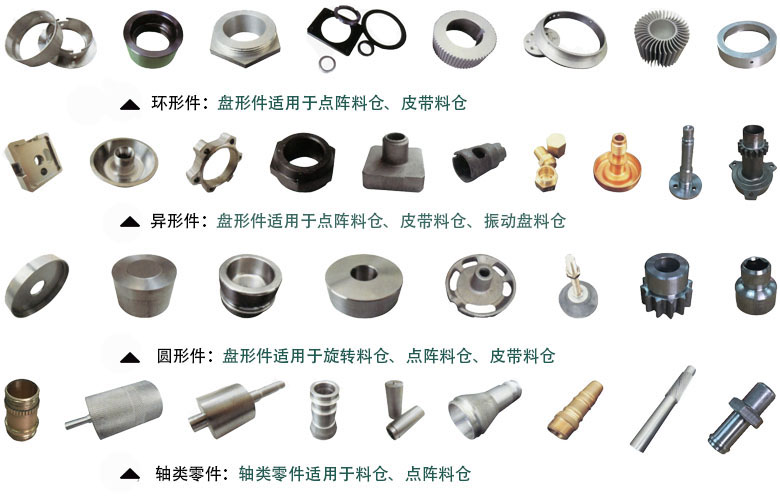

数控机床桁架机械手适用零件

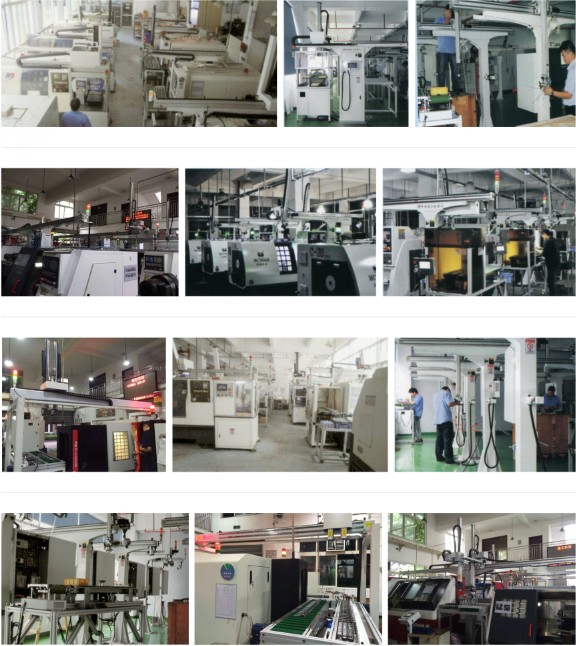

数控机床桁架机械手适用案例
